鋼筋疲勞試驗機
產品分類
拉力試驗機
設備名稱 ： 疲勞試驗機 型號： PWD系列 設備主要功能及構成： 試驗機等級： 1級 1.設備主體結構說明 伺服式疲勞試驗機系列，是伺服電機驅動的機械式疲勞試驗機，主要由機械系統
訂購熱線：18106904939
設備名稱：鋼筋疲勞試驗機

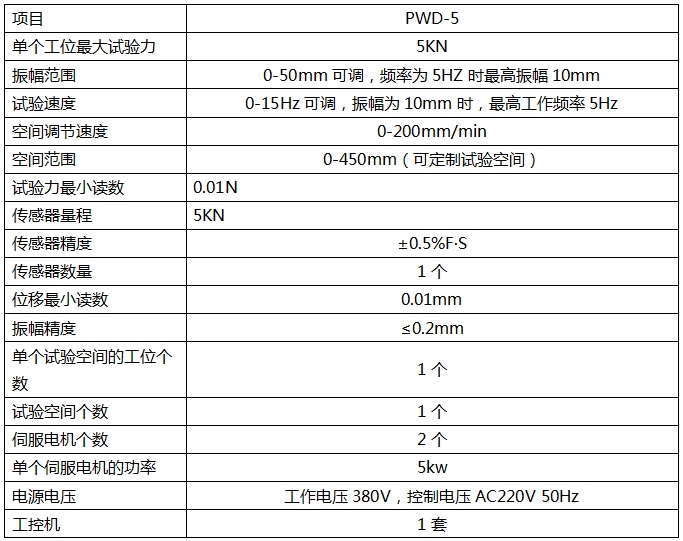

型號：PWD系列
設備主要功能及構成：
試驗機等級： 1級
型號：PWD系列
設備主要功能及構成：
試驗機等級： 1級
1.設備主體結構說明
伺服式疲勞試驗機系列，是伺服電機驅動的機械式疲勞試驗機，主要由機械系統
和電控系統兩部分組成，并搭載氣壓保持系統。
1.1機械組成
試驗機的機械部分，由伺服缸和自動空間調整系統構成。
1.1.1 伺服缸是伺服電機驅動的直線缸，可使動橫梁沿豎直方向往復動作。
1.1.2自動空間調整系統,由步進電機或伺服電機驅動絲杠,使上橫梁上升和下降，
進行試驗空間的調節。
1.1.3 氣壓保持系統由螺桿式空壓機或活塞式空壓機為氣囊彈簧壓力加載和壓力
保持。
1.1.4試驗機搭載了兩個相互獨立的試驗空間，試驗過程互不影響。
1.2電控系統
試驗機的電氣控制部分，由工控機、外置控制器、模擬量模塊、上位機軟件、電
氣控制柜共同組成。
1.2.1邏輯動作的控制和試驗力采集:由上位機軟件控制邏輯動作。
1.2.2試驗數據采集:外置控制盒內置的稱重芯片進行試驗力進行采集，模擬量模
塊采集氣體壓力。
1.2.3通訊方式:外置控制盒與上位機軟件通過LAN 口通訊，，模擬量模塊使用
RS485、RS232通訊協議與上位機通訊。
1.2.4電氣控制柜安置了伺服電機驅動器、步進電機驅動器和其他必要的電氣組
件。
1.3上位機軟件
1.3.1上位機軟件:是運行在windows 下的專用測控軟件，其作為人機交互界面，
可控制機械動作和試驗數據的顯示。
1.3.2波形控制:正弦波、方波、梯形波、SN 曲線、自定義波形等。
1.3.3 試驗數據輸出和打印:excel報表、word文件、PDF 格式報表、txt 原始試
驗數據文件，支持報表打印成紙質文件。
1.3.5 疲勞功能:疲勞試驗有定位移測疲勞和定負載測疲勞兩種功能，用戶可自由
選擇疲勞方式。
